一、概述

隨著企業規模的擴大，ERP系統、生產系統、HR系統、OA系統等獨立系統的不斷增加，企業的各分子公司、各部門之間以及企業與合作伙伴之間需要相互協調，密切合作，企業內部原有的孤立應用已經無法滿足這一要求，以數據和服務集成為核心的應用集成統一IT架構的價值和必要性日趨明顯。

傳統集成方式大量無序的后端集成必然形成復雜的網狀結構調用，復雜的網狀結構必然導致數據、業務感知差，通過總線形式整合數據采集處理ETL數據總線和ESB企業服務總線，構成基于消息通訊的數據交換服務總線，使得系統之間的關系更加清晰可控，提高企業IT的服務質量，更直接的為企業的業務擴展、業務創新、客戶維護和卓越運營提供了有力的保障。

二、關聯技術

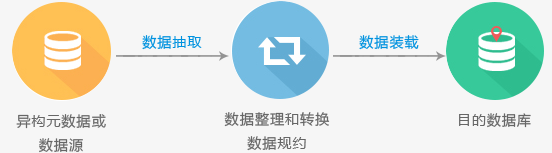

ETL是實現數據集成的主要技術，ETL是Extract（抽取）、Transform（轉換）、Load（加載）首字母的縮寫，主要提供數據抽取、數據轉換、數據加載功能。數據抽取即從源系統抽取目的系統需要的數據；數據轉換即將從源系統獲取的數據按照業務需求，轉換成目的系統要求的形式，并對錯誤、不一致的數據進行清洗和加工；數據加載即將轉換后的數據裝載到目的系統中，供商業智能（Business Intelligent，BI）等應用使用。

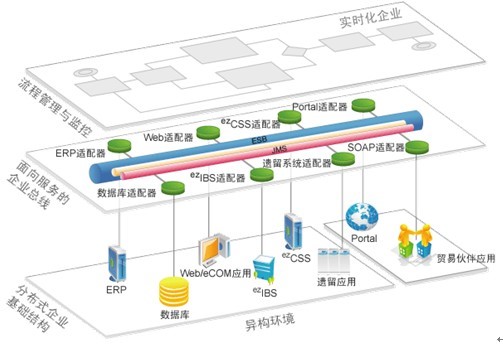

ESB即企業服務總線，它是傳統中間件技術與XML、Web服務等技術結合的產物。ESB提供了網絡中最基本的連接中樞，是構筑企業神經系統的必要元素。ESB的出現改變了傳統的軟件架構，消除不同應用之間的技術差異，讓不同的應用服務器協調運作，實現了不同服務之間的通信與整合。從功能上看，ESB提供了事件驅動和文檔導向的處理模式，以及分布式的運行管理機制，它支持基于內容的路由和過濾，具備了復雜數據的傳輸能力，并可以提供一系列的標準接口。ESB提供了一種開放的、基于標準的消息機制，通過簡單的標準適配器和接口，來完成粗粒度應用（服務）和其他組件之間的互操作，能夠滿足大型異構企業環境的集成需求。它可以在不改變現有基礎結構的情況下讓幾代技術實現互操作。通過使用ESB，可以在幾乎不更改代碼的情況下，以一種無縫的非侵入方式使企業已有的系統具有全新的服務接口，并能夠在部署環境中支持任何標準。

三、前鵬CloudEIP

企業應用的集成最核心的是服務和數據的集成，現市場上存在一些服務總線和數據交換平臺產品，但大多此類產品都比較龐大，部署和使用復雜，可定制及開放性有很大局限，在項目實際應用中如需滿足項目需求，需要投入較大的人力財力，同時項目實施周期較長，實施難度較大，實施風險較大，信息化規劃落地困難。另外，現存產品基本只具備數據交換平臺或服務總線中的一項職能。

CloudEIP（Cloud Enterprise Integration Platform）企業應用集成平臺是一套輕量、可定制性強、高度開放、可分布式部署，并具備服務集成和數據交換總線功能的軟件平臺，符合EIP(Enterprise Integration Patterns)企業集成模式規范，可滿足企業現存或?qū)順?gòu)建的系統集成的需要，作為企業服務和數據集成、共享、交互的中樞，幫助企業構建統一規劃、統一標準、統一架構、統一管控的IT統一架構。

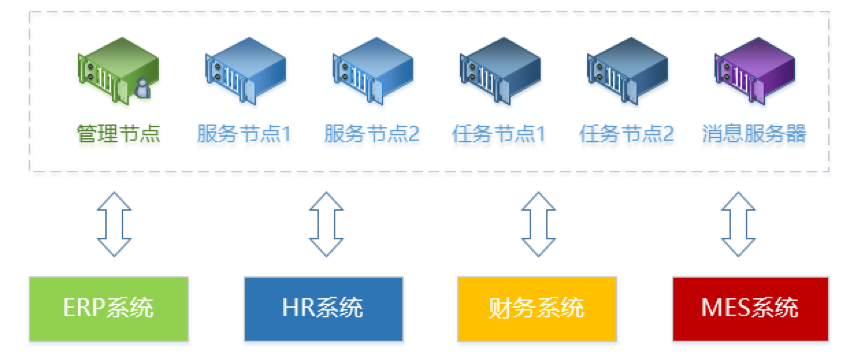

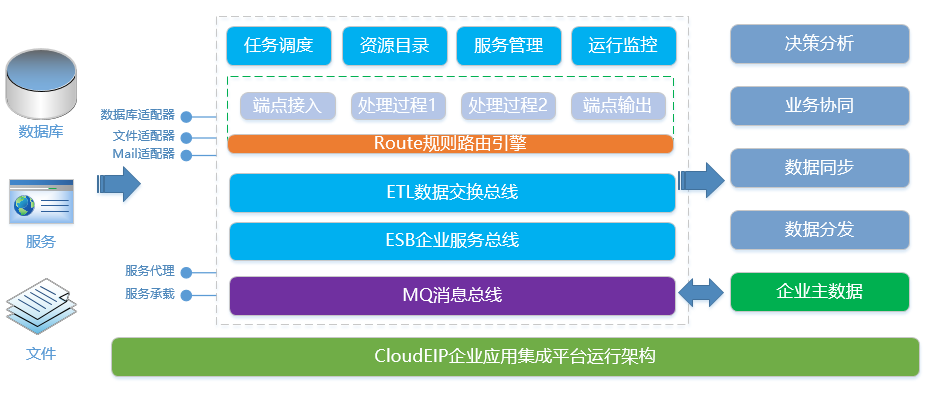

1、運行架構

（1）平臺支持分布式應用及部署，可以分開部署到多臺服務器，實現分布式運行和應用負載均衡，并支持分布式網絡的可靠、安全及高效通訊和消息傳輸，這可以根據實際運行使用環境的需要降低集中式部署帶來的總線性能瓶頸。

（2）整體運行基于消息總線管控，節點分為：管理節點、服務節點、任務節點。

（3）管理節點：主要用于管理整體運行，端點設置、作業設計發布、任務配置、運行監控等。

（4）服務節點：受管理節點管控，運行代理服務或?qū)嶓w服務，上報運行日志。

（5）任務節點：受管理節點管控，運行自動任務，上報運行日志。

（6）管理節點、服務節點、任務節點根據需要可以部署在同一臺服務器，也可以分開或混合部署。

（7）管理節點、服務節點、任務節點運行環境相互隔離，可以單獨暫?；騿⒂媚硞€節點，甚至包括管理節點，即管理節點臨時的暫停使用不影響其它節點工作。

2、技術機制

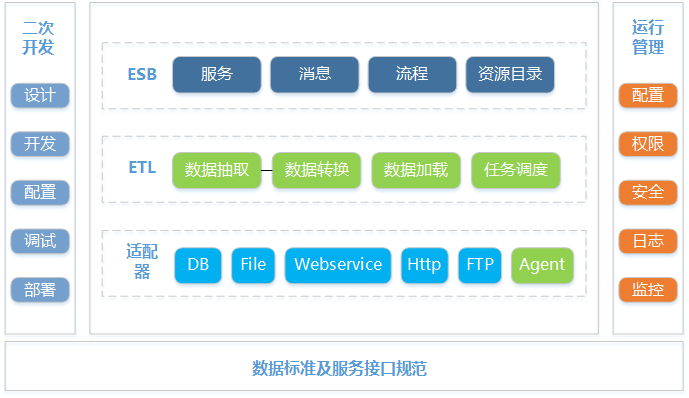

CloudEIP企業應用集成平臺以企業服務總線（ESB）為服務基礎，整合規則路由（Route）引擎，通過各類適配器（包括：數據庫、Restful/WebService、Http、文件、Mail、FTP等）、服務代理、服務承載等方式接入共享的服務或數據端點（Endpoint），接入形式可通過第三方推送（推）和主動獲取（拉）兩種方式；經過自定義處理組件（Component）進行業務過程（Processor）處理，最后輸出到服務、數據端點（Endpoint）或落地為主數據，最終完成服務或數據的集成和交互。

3、功能特點

CloudEIP企業應用集成平臺通過適配器接口、消息、ETL組件、任務調度、資源目錄、服務管理、作業設計、運行監控等核心功能模塊完成整體運行。

（1）集中、分類、共享、開放的資源服務管理

• 提供對數據或服務進行統一集中管理，包括資源管理、服務管理、元數據管理等。

• 提供元數據管理，源頭和目的資源進行分類和描述。

• 提供服務資源注冊和發布功能，包括數據庫表、文件資源、服務資源的注冊和發布。

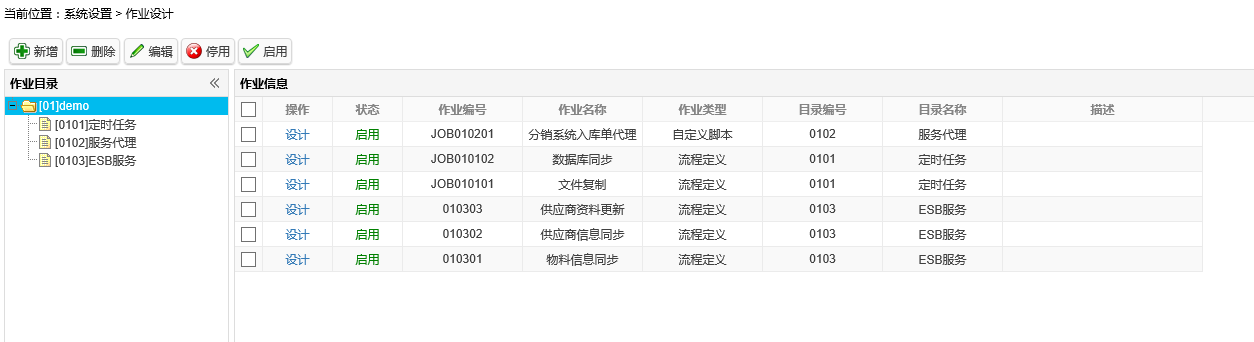

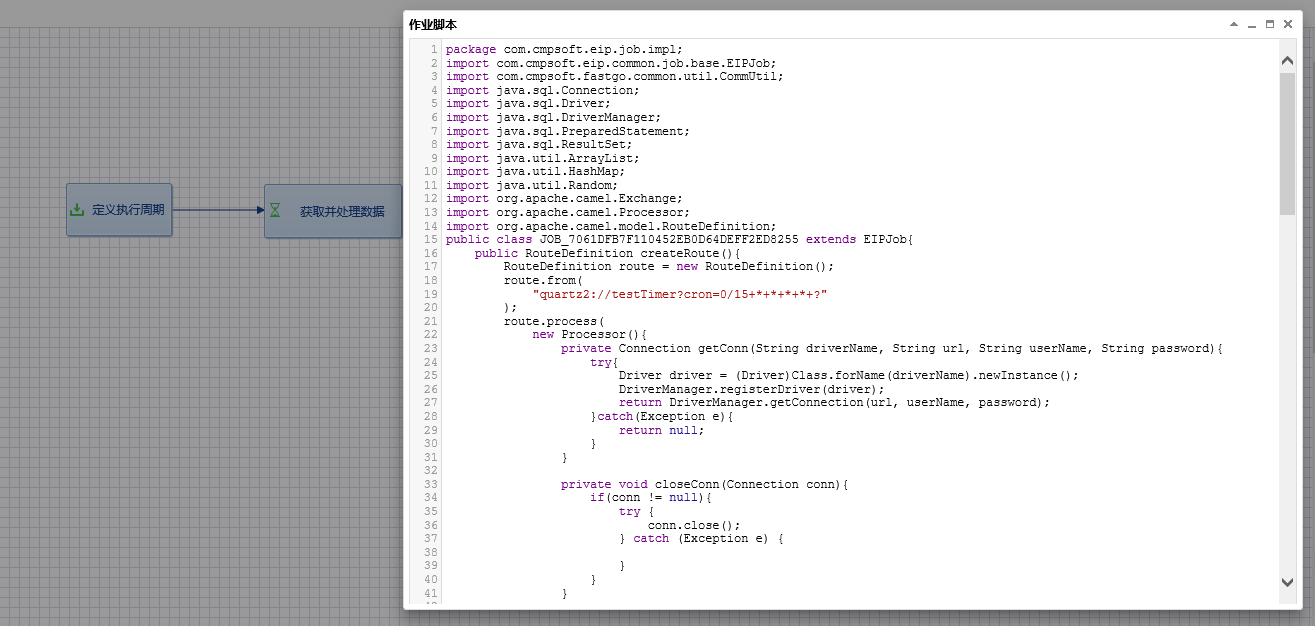

• 提供作業設計，支持路由流程定義，并采用自定義腳本方式以滿足實際應用場景中的各種個性化的需要，腳本可支持聲明式DSL及動態Groovy腳本，并提供腳本開發環境。

（2）大規模多模式數據交換及服務承載

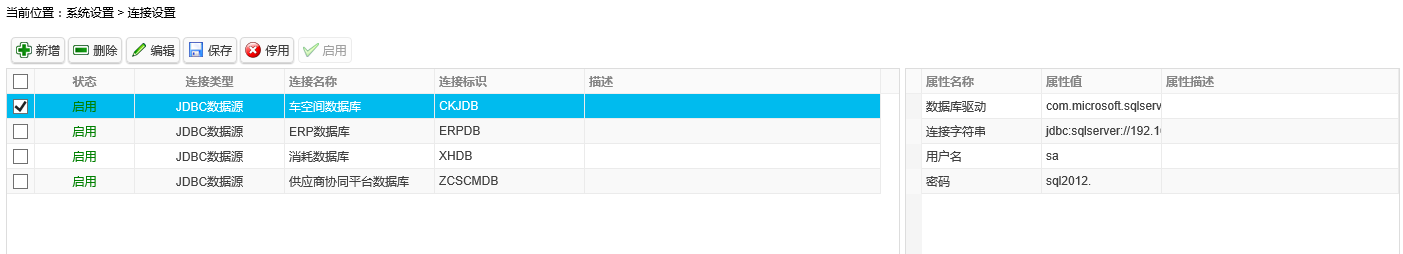

• 支持Oracle、SQLServer、DB2、MySql等多種數據庫的適配器接入。

• 支持?jǐn)?shù)據庫表適配器接入、Mail郵件適配接入、FTP適配器接入、文件適配器接入、Restful/WebService服務適配器接入等多種組件。

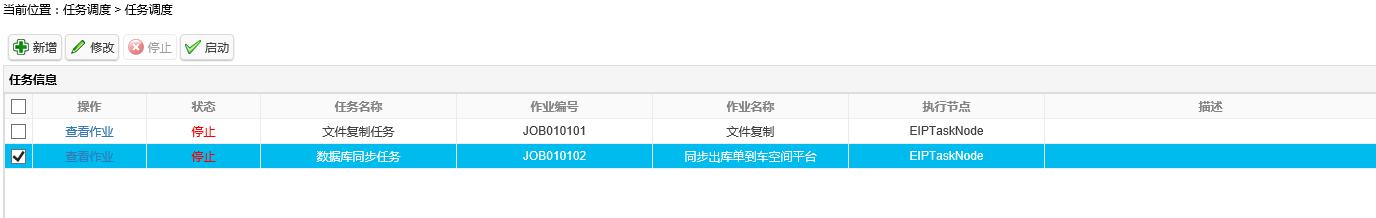

• 支持多自動任務調度模式，支持標準的Corn表達式（0 0 10,14,16 * * ? 每天上午10點，下午2點，4點），可靈活調度自動任務的執行。

• 支持一對一、一對多、多對一、多對多等多種方式的交換，出入站交換方向上支持單向交換、支持推拉雙向交換。

• 支持接入數據處理完成后存放在本地，以服務的方式在資源目錄中發布給訂閱方使用。

• 支持接入數據處理完成后直接存入目的方的數據庫或傳遞給目的方的服務。

（3）全過程的運行管理

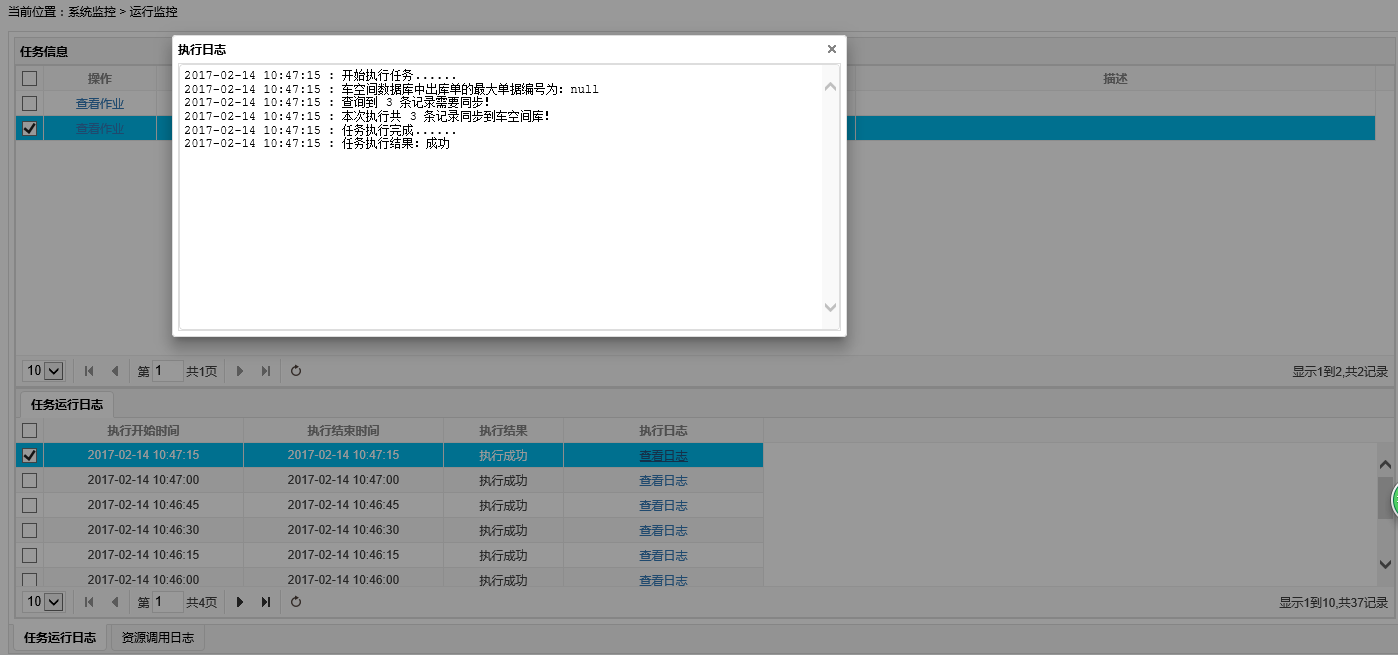

• 提供從服務接入、處理到服務發布的全過程處理流程監控。

• 提供全過程日志記錄，對服務提供方、處理過程、目標系統或數據庫落地全過程日志記錄。

• 支持?jǐn)U展異常運行情況監控報警，報警方式可擴展支持Mail、短信、微信等。

• 提供對平臺使用用戶及權限進行管理。

• 提供對資源目錄服務的接入和訂閱的使用權限進行管理，并可提供訪問鑒權key認證。

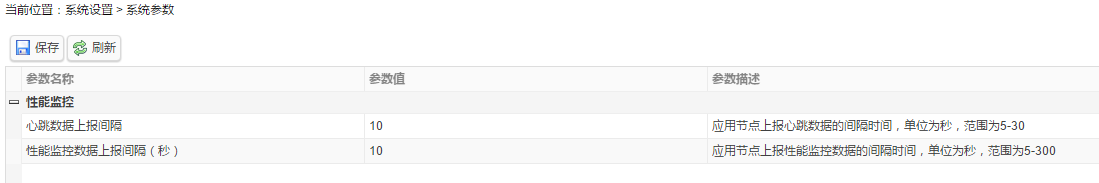

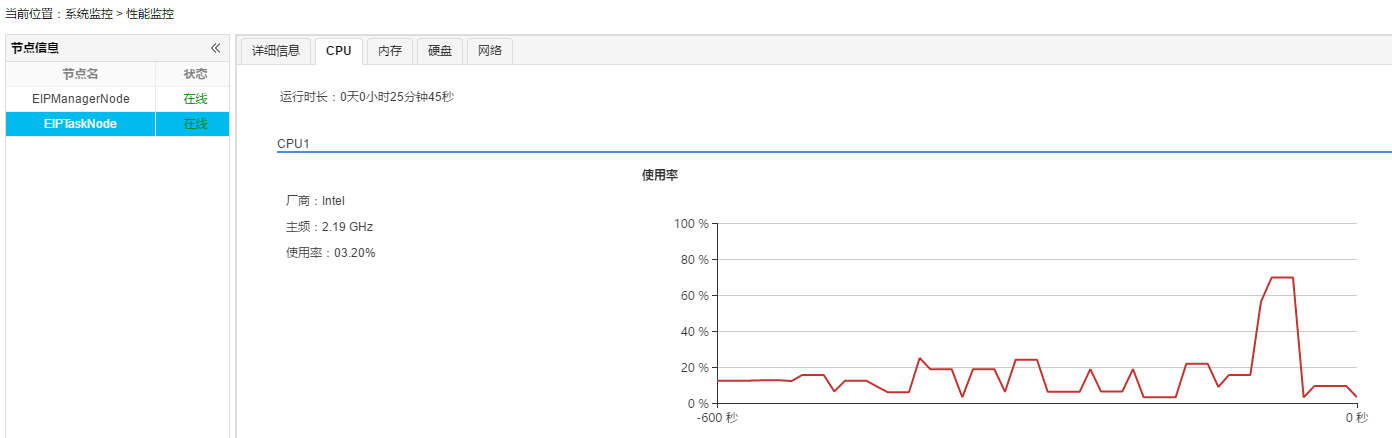

• 提供服務器硬件資源監控，實時查看服務器運行。

4、應用場景

CloudEIP（Cloud Enterprise Integration Platform）企業應用集成平臺符合EIP(Enterprise Integration Patterns)企業集成模式規范，可滿足企業現存或?qū)順?gòu)建的系統集成的需要，可滿足一切企業異構系統之間的服務共享和數據交換，作為企業服務和數據集成、共享、交互的中樞。

（1）可滿足企業所有異構系統的數據和服務的集成、共享、交互。

（2）可滿足數據庫到數據庫的大數據量的數據轉換和交換。

（3）對可提供服務共享的子系統可通過在本平臺進行服務代理從而達到服務共享的需要。

（4）對無法提供服務共享的子系統（老舊系統或不提供二次開發的產品）可通過在本平臺構建實體服務從而達到服務共享的需要。

（5）可對單個或多個系統數據進行抽取并共享給單個或多個其它系統，以滿足多對多的數據共享需要。

（6）滿足對企業主數據集中落地企業數據中心，并進行集中分發、訂閱使用的管理。

（7）滿足企業各個子系統業務、財務、生產等綜合分析數據落地企業數據中心，形成專題數據庫，滿足企業構建BI分析平臺的需要。

（8）可對企業數據中心按分析報表需要進行定時分析加裝，按企業數據分析模型形成企業核心數據分析報表。

（9）… …

5、應用實例

中策橡膠集團有限公司成立于1958年，是目前國內最大的輪胎生產企業，位列中國制造業500強及世界輪胎企業前10強。
集團2005年正式啟用ERP平臺全面管理集團業務，2012年啟動ERP平臺及相關系統全面升級工作，2014年完成升級并投入正式運行。
2015年啟動企業應用集成平臺部署并改造各大系統間交互模式工作，并于2016年初正式上線運行。

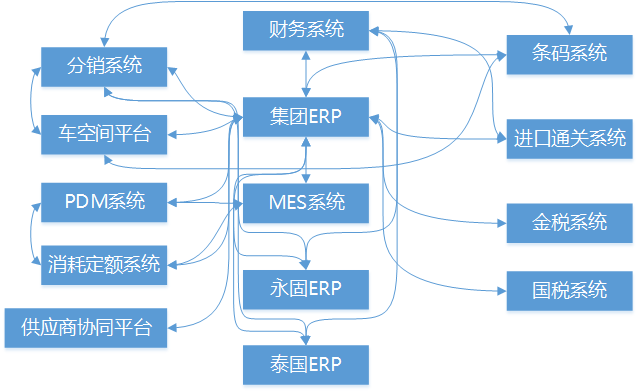

（1）部署改造前：

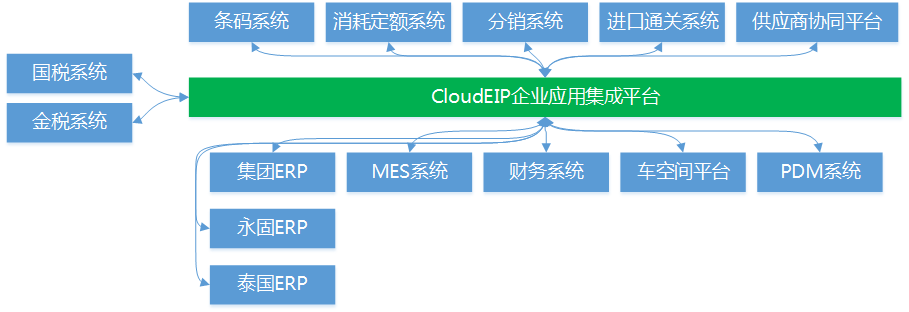

（2）部署改造后：
